Amplificador Valvulado Monobloco Push Pull Ultralinear 4x KT150 350Wrms - ALSTECH AL-KTX4B ( Full Balanced Ultralinear Push Pull Tube Amplifier with 4x KT150 & others )

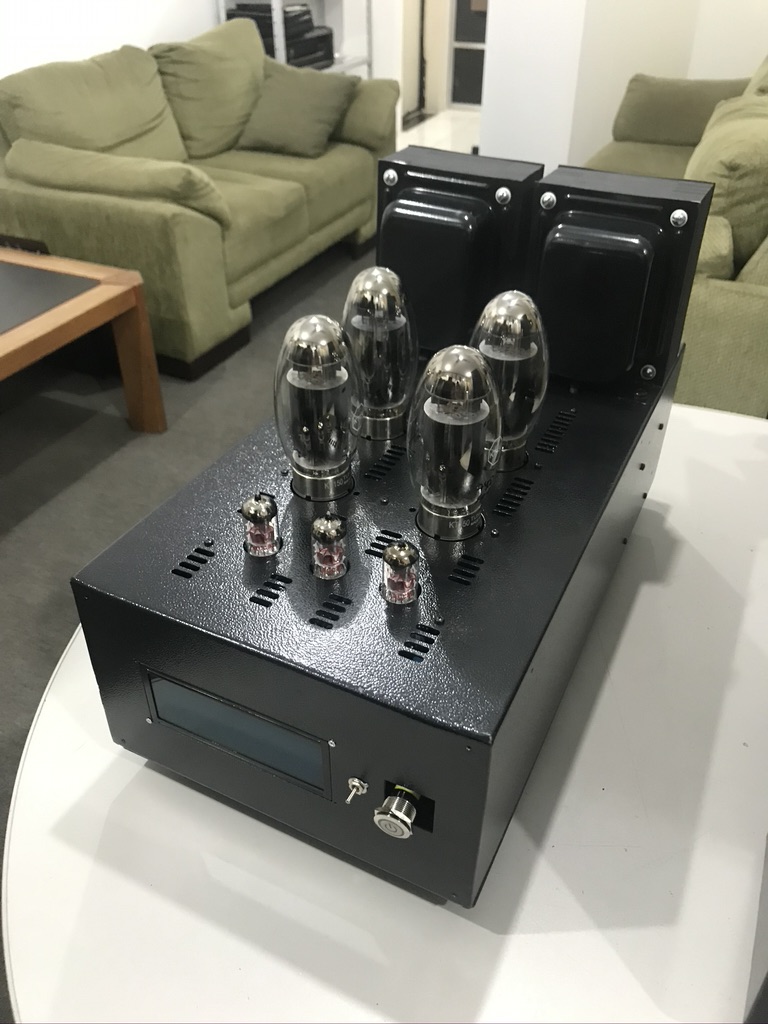

AL-KTx4B Monobloco

Amplificador valvulado totalmente balanceado

Amplificador valvulado em montagem de monobloco, totalmente balanceado com válvulas da série KT150, atingindo uma potência de até 320W Rms em push pull paralelo.

Desenvolvido por:

Eng. André Luiz de Lima Parreira Rodrigues (14) 99134-0330,

email: andrelimarodrigues@gmail.com

Youtube: Alstech Valvulados e Transformadores

     Uma breve descrição do autor. Engenheiro eletrônico de formação, residente em Lins/SP, atuo na área de áudio há 30 anos. Com conhecimento elevado sobre valvulados e amplificadores. Decidi a trabalhar com válvulas, pelo simples fato de com um circuito extremamente simples se comparado aos de estado sólido podemos conseguir uma reprodução de nível excelente e agradável a nossos ouvidos. Infelizmente a indústria nacional e também estrangeira não fabrica a preço acessível um equipamento decente. Temos que gastar rios de dinheiro, em busca do som perfeito, muitas vezes pagando pequenas fortunas em caixas, amplificadores e componentes de sistema importados. Nem sempre são bons, mas acabamos sem opção e levados pelo efeito psicológico, do preço! Tive oportunidade de experimentar praticamente a gama quase completa dos equipamentos nacionais na fase de ouro (1970-1990), acredito que exagerei muito esta data. Também experimentei quase todas as marcas importadas até o momento. Hoje estou utilizando um belo par de torres importadas, um SACD, este amplificador de potência do artigo e um pré amplificador valvulado que em breve dividirei com os leitores o projeto deste. A intenção deste artigo é proporcionar a quem tiver como realizar, um equipamento de nível high end a um preço acessível.

    A brief description of the author. Electronic engineer, residing in Lins/SP, I have been working in the audio area for 30 years. With high knowledge about tubes and amplifiers. I decided to work with tubes, for the simple fact that with an extremely simple circuit compared to solid state ones we can achieve an excellent level reproduction that is pleasant to our ears. Unfortunately, national and foreign industry does not manufacture decent equipment at an affordable price. We have to spend lots of money in search of the perfect sound, many times paying small fortunes in imported boxes, amplifiers and system components. They are not always good, but we end up with no option and carried away by the psychological effect of the price! I had the opportunity to try practically the almost complete range of national equipment in the golden age (1970-1990), I believe I exaggerated this date a lot. I've also tried almost every imported brand to date. Today I'm using a nice pair of imported towers, a SACD, this power amplifier from the article and a tube pre-amplifier that I'll soon be sharing this project with the readers. The intention of this article is to provide anyone with the means to do so with high-end equipment at an affordable price.

    Краткое описание автора. Инженер-электроник, проживающий в Lins/SP, работаю в области аудио уже 30 лет. С высокими знаниями о лампах и усилителях. Я решил работать с лампами по той простой причине, что с чрезвычайно простой схемой по сравнению с твердотельными мы можем добиться отличного уровня воспроизведения, приятного для нашего слуха. К сожалению, отечественная и зарубежная промышленность не выпускает достойного оборудования по доступной цене. Приходится тратить огромные деньги в поисках идеального звука, много раз переплачивая за импортные коробки, усилители и системные компоненты небольшие состояния. Они не всегда хороши, но в итоге мы остаемся без вариантов и увлекаемся психологическим эффектом цены! В золотой век (1970-1990 гг.) мне довелось опробовать практически весь спектр отечественной техники, думаю, я сильно преувеличил эту дату. Я также пробовал почти все импортные бренды на сегодняшний день. Сегодня я использую пару хороших импортных колонок, SACD, этот усилитель мощности из статьи и ламповый предварительный усилитель, которым я скоро поделюсь с читателями. Цель этой статьи — предоставить любому возможность сделать это с помощью высококачественного оборудования по доступной цене.

    O circuito deste preamplificador de phono é totalmente baseado em válvulas na parte referente à amplificação propriamente dita, tendo componentes de ultima geração em seus circuitos de alimentação e proteção. Foi escolhida a válvula E88CC(6DJ8) pelas suas excelentes características, como linearidade e baixo ruído. O circuito ao todo, considerando da entrada de capsula MC(Moving Coil) até a saída possui ganho aproximado em 55 dB, sendo mais do que suficiente para todos os usos. Da parte da capsula MM(Moving Magnet) o ganho fica em torno de 45 dB até a saída. A impedância de entrada para capsula do tipo MC é de 100 ohms/100pF, a 0,3mV de sensibilidade típica, para capsulas MM temos 47K ohms/1nF a 3mV típicos. Os valores são compatíveis com a maioria das cápsulas comerciais existentes, podendo ser facilmente ajustados mudando-se parâmetros no circuito caso seja necessário.

    The circuit of this phono preamplifier is totally based on tubes in terms of amplification itself, with state-of-the-art components in its power supply and protection circuits. The E88CC(6DJ8) valve was chosen for its excellent characteristics, such as linearity and low noise. The circuit as a whole, considering the input of the MC(Moving Coil) capsule to the output, has an approximate gain of 55 dB, which is more than enough for all uses. On the part of the MM (Moving Magnet) capsule, the gain is around 45 dB until the output. The input impedance for MC type capsules is 100 ohms/100pF, at 0.3mV typical sensitivity, for MM capsules we have 47K ohms/1nF at 3mV typical. The values ​​are compatible with most existing commercial capsules, and can be easily adjusted by changing parameters in the circuit if necessary.

    Схема этого фонокорректора полностью основана на лампах с точки зрения самого усиления, с самыми современными компонентами в схемах питания и защиты. Клапан E88CC(6DJ8) был выбран за его превосходные характеристики, такие как линейность и низкий уровень шума. Схема в целом, учитывая вход капсюля MC (Moving Coil) на выход, имеет приблизительное усиление 55 дБ, чего более чем достаточно для всех применений. Со стороны капсюля MM (Moving Magnet) усиление составляет около 45 дБ до выхода. Входное сопротивление для капсюлей типа MC составляет 100 Ом/100 пФ при типичной чувствительности 0,3 мВ, для капсюлей MM мы имеем 47 кОм/1 нФ при типичной чувствительности 3 мВ. Значения совместимы с большинством существующих коммерческих капсул и при необходимости могут быть легко отрегулированы путем изменения параметров в схеме.

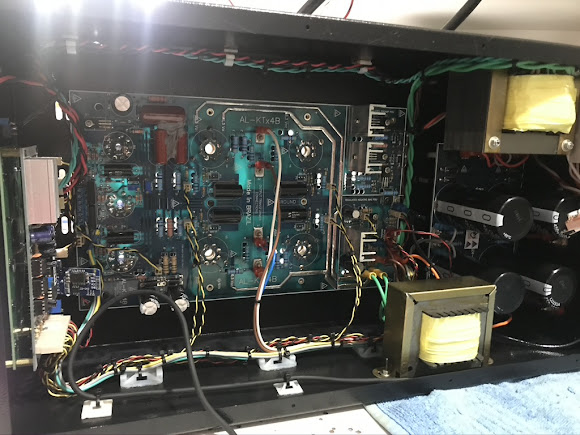

O circuito:

    De início ja disponibilizarei o esquemático do mesmo para quem quiser se aventurar, com o devido tempo, irei analisar e explicar seu funcionamento.

Potência obtida em testes de laboratório:

4x EL34 = 110W rns

4x KT88 - 190W rms

4x KT120 240W rms

4xKT150 320W rms

Caso desejem adquirir as pcbs para montagem do mesmo, ainda tenho algumas disponíveis para poder vender, entrem em contato pelo

email:andrelimarodrigues@gmail.com ou (14) 99134-0330.
